iViz 手持式超音波全台初體驗

6月底的時候,當我下夜班邁出急診大門時,

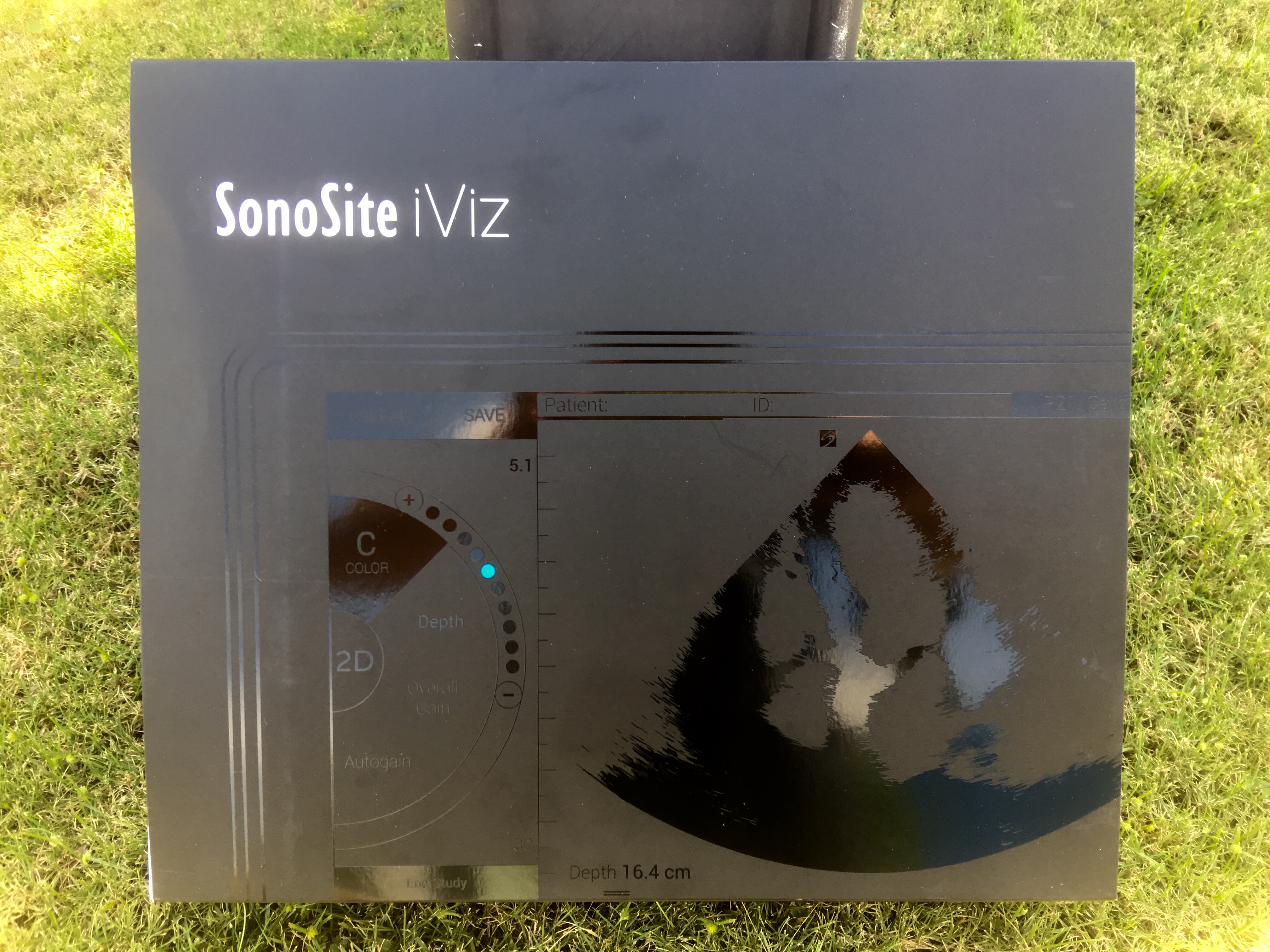

突然發現急診外的草皮上躺著一個我朝思暮想的好物: iViz
聽說這個設備能符合我的想法:
掃描後,立刻傳輸出影像及影片,可以和遠方的專家討論和會診。
(下夜班總是頭腦不清楚的作著白日夢 !!)

言歸正傳,
拿著這台手持式的超音波,機器放在醫師服的口袋,探頭放在另一端的口袋,
就好像傳統的聽診器一般,只不過今天掛的是【視診器
上一次有著這樣的行頭是去年買Vscan時的場景了,
當時拿著Vscan在急診的病床邊幫患者掃描各種不同病灶已經讓大家目瞪口呆了,
今年又一次讓大家讚嘆科技的進步,只不過這次的設備有著更高的檔次。


其實這要感謝SonoSite呂英哲經理,知道我一直關注這台機器,
在台灣的申請過了後,在機器剛抵台灣時,就請我試用看看是不是符合急重症所需。
在使用了一週後,我認為在POCUS (Point-of-care ultrasound)的概念下,
除了表淺部的介入處置不足以因應外,舉凡胸、心、腹等體腔的掃描,
iViz是足以扛下急重症的擔子的。
據說之後會再引進專屬的Linear probe,
我想就會補足表淺部診斷和介入性治療的需求了。

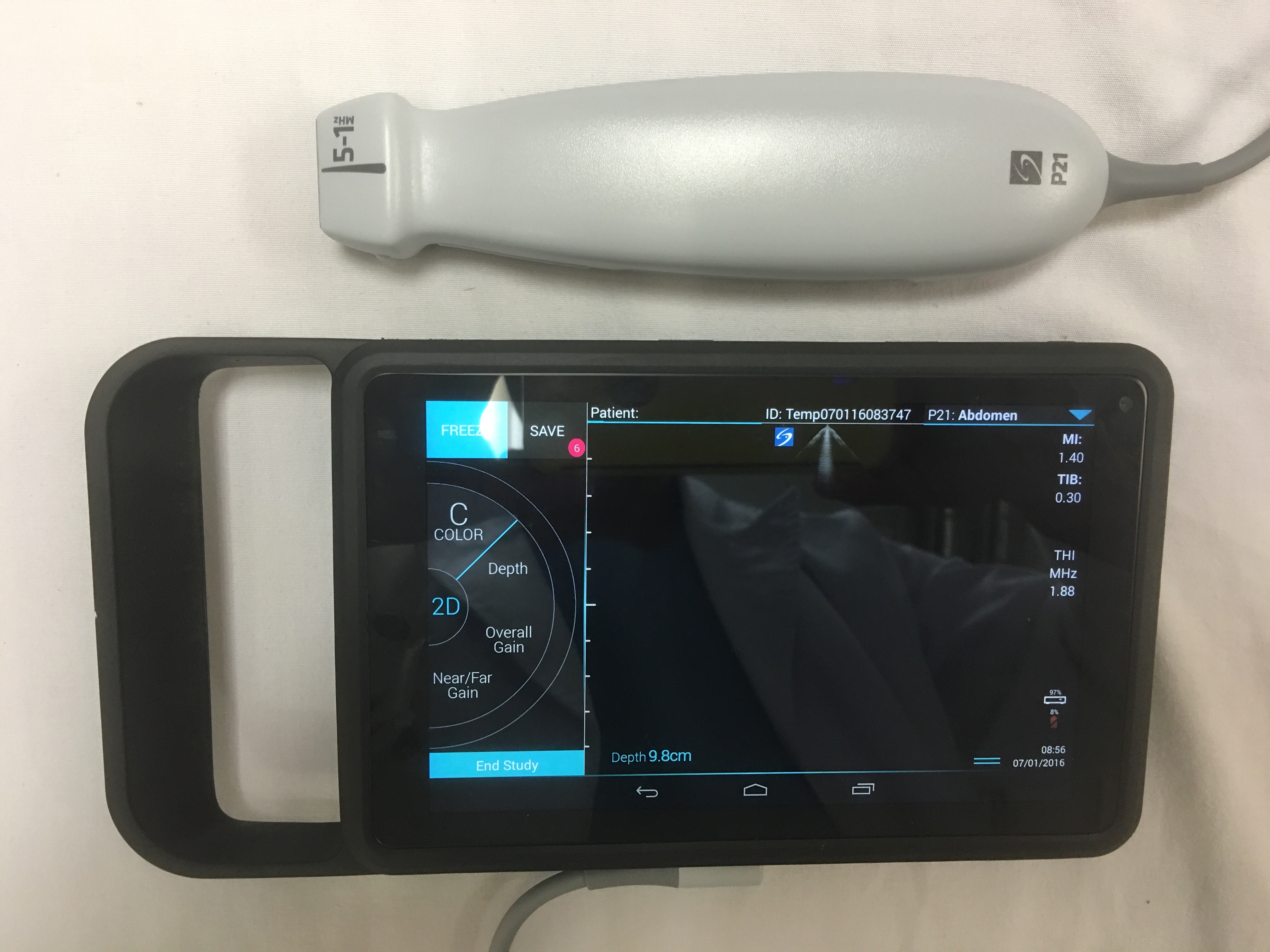

主機和配備的探頭: 1-5MHz的Sector探頭
設定的目標可以用來看心臟、腹部、OB/GYN和肺部等系統。


操作面板就如同這個圖片一樣,用觸控和壓力感應的方式來進行操作,
介面相當容易和直覺。

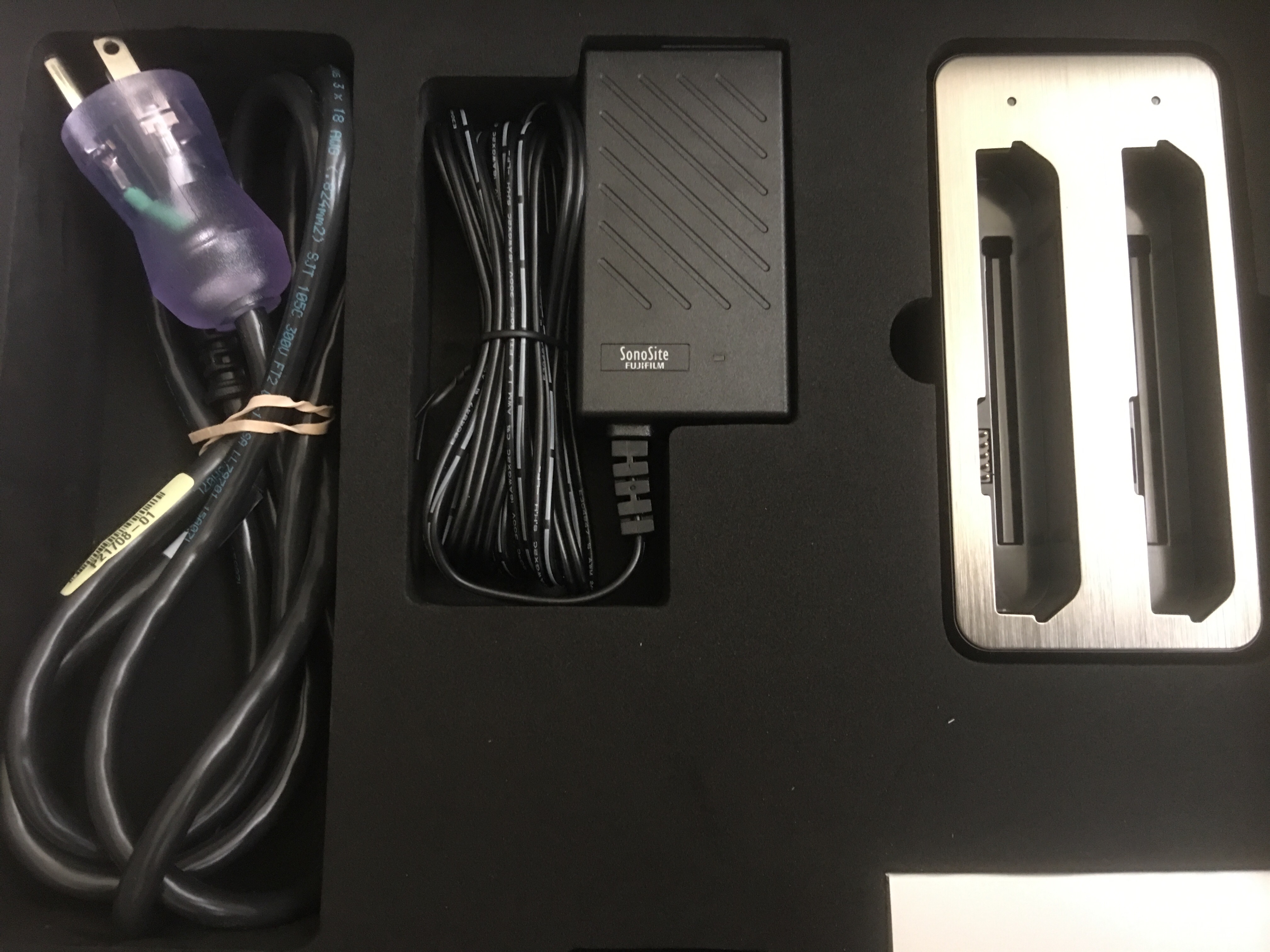

有附旅充直接接主機充電(充電時無法進行掃描),
也可以用充電座來進行同時二個電池的充電。

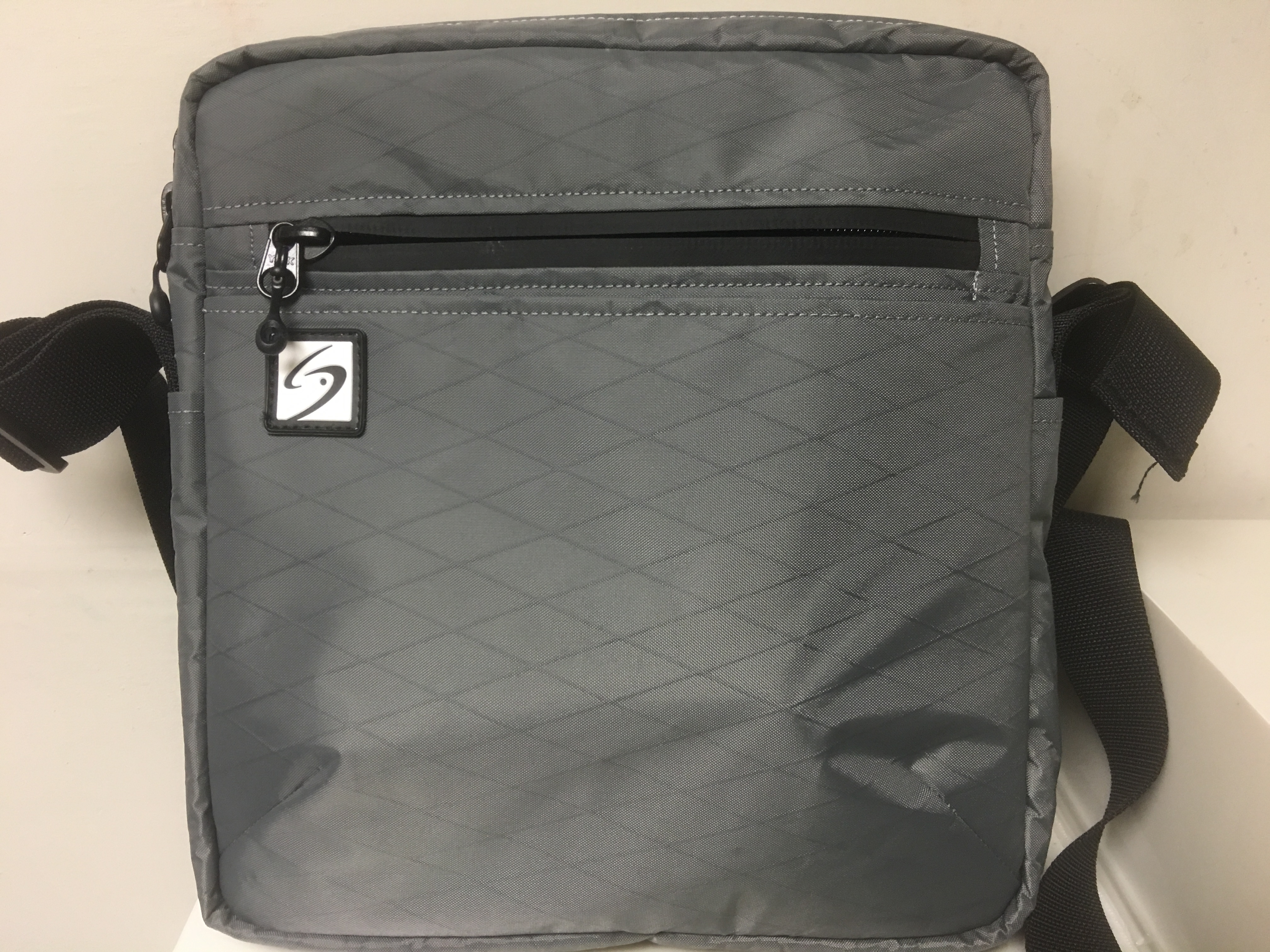

輕巧的隨身包,主機,探頭,電池和迷你的Gel帶著就可以隨行移動,


想要看說明書 ??

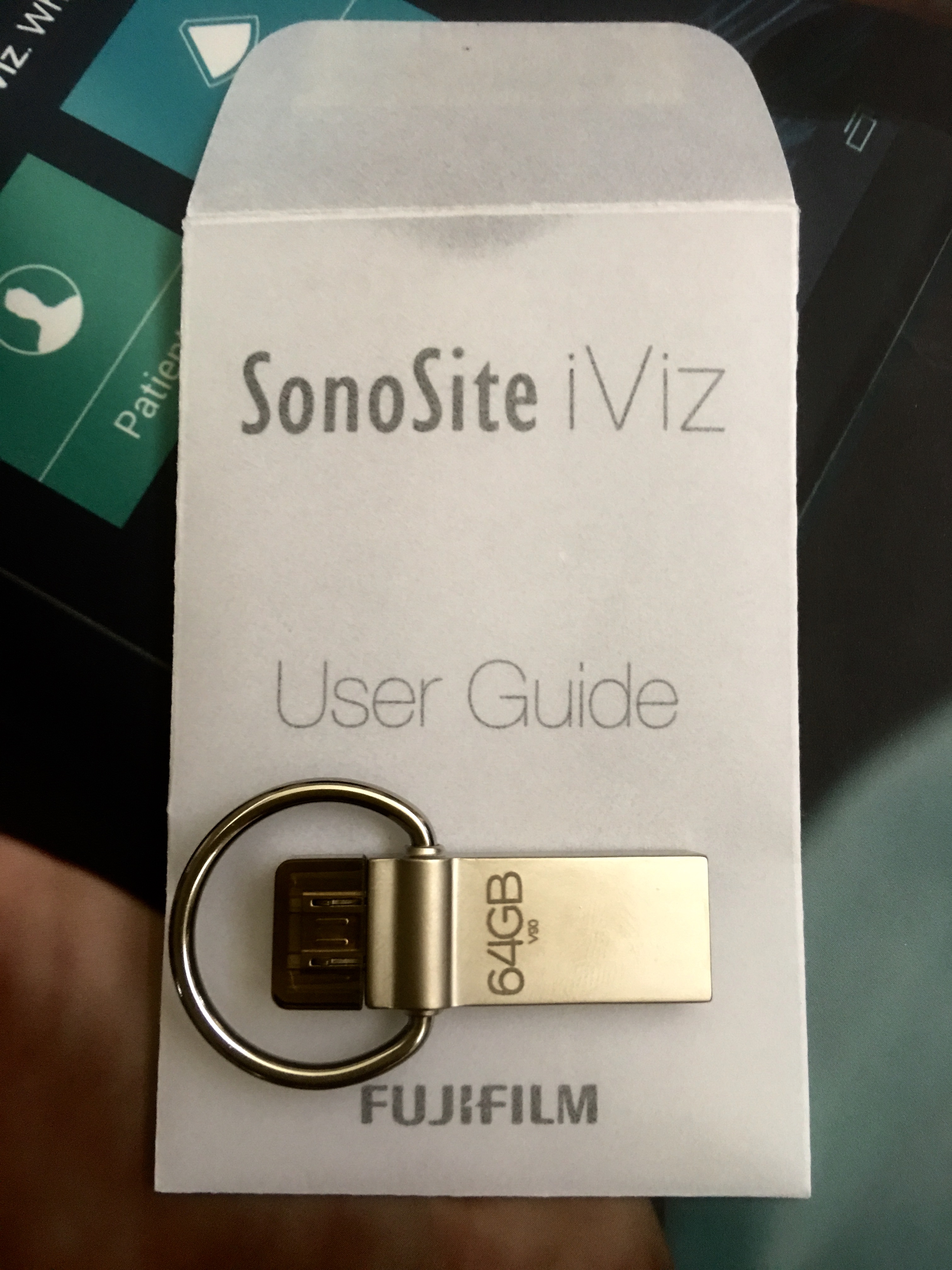

USER guide就在這個USB裡,
MicroUSB的接頭和主機接可以用來輸出資料。

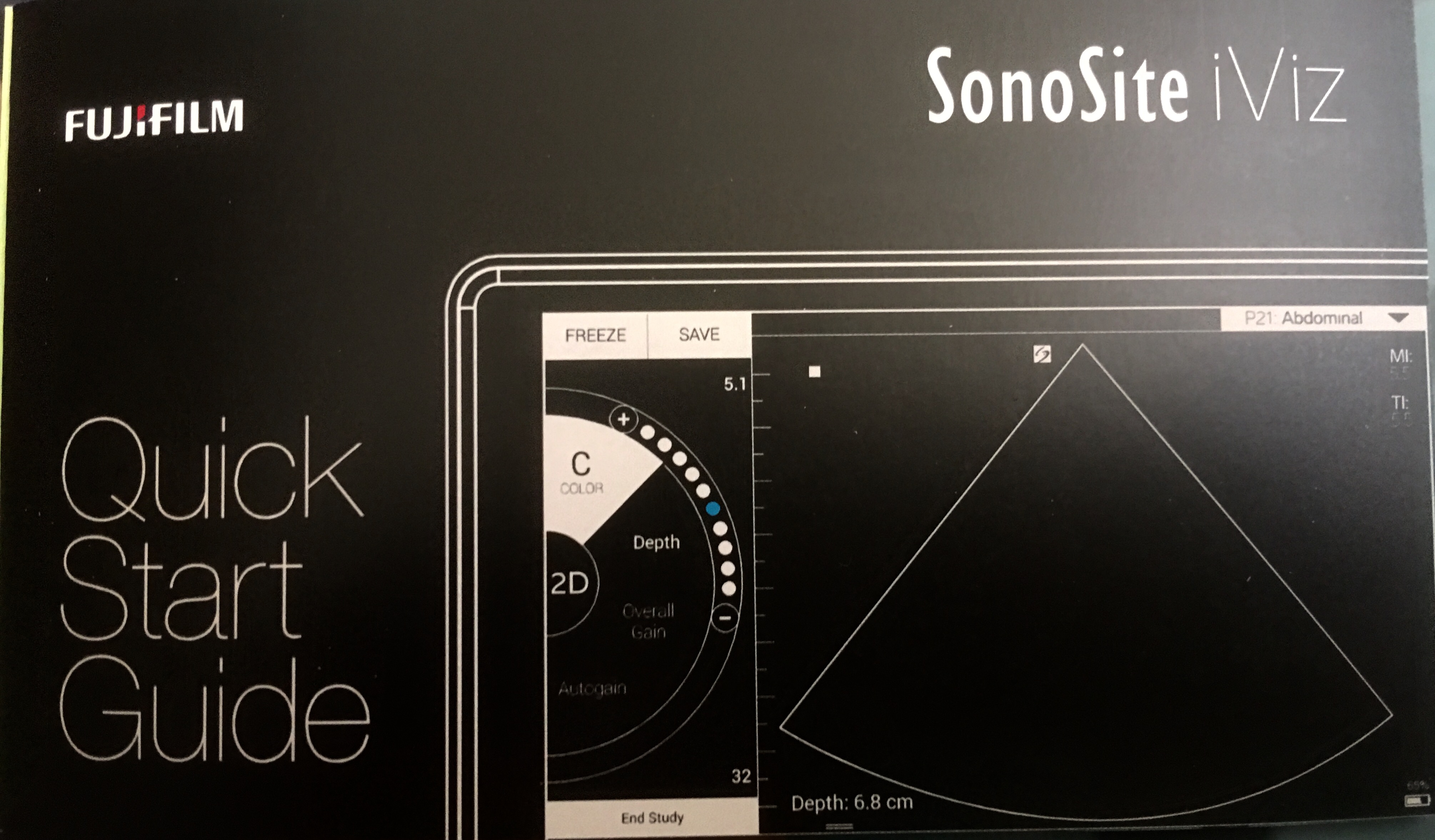

盒內的快速操作指引就這一張小小的說明圖示,
這就足以讓你快速入手了,畢竟用超音波的使用者,
會去看說明書的少之又少,愈簡單的介面愈友善。

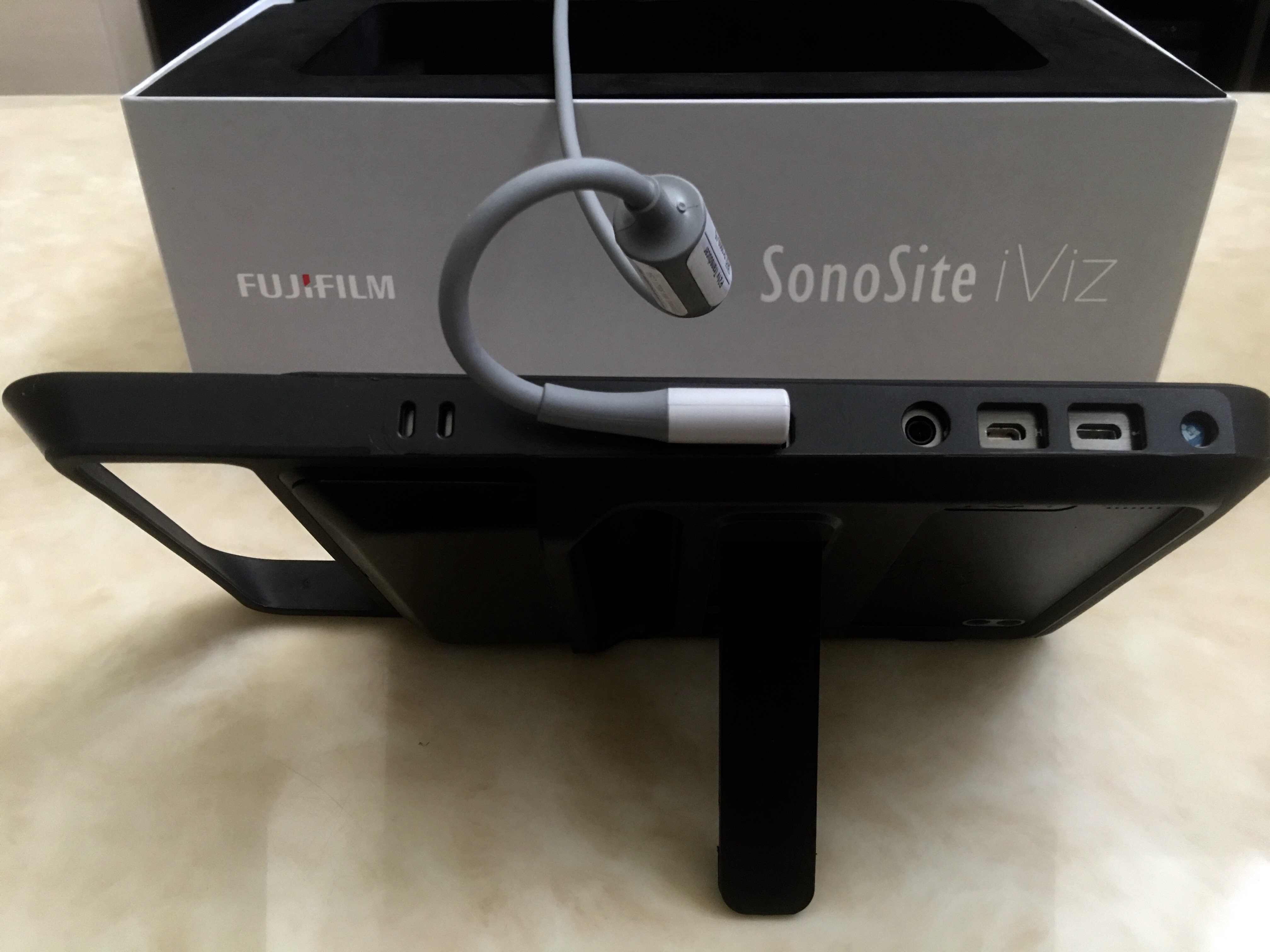

背後有支撐架,如果不想用手持,也可用支撐架輔助架著來掃描。
輸出接頭有MicroUSB (資料輸出和充電在同一個位置)和MicroHDMI的輸出孔。

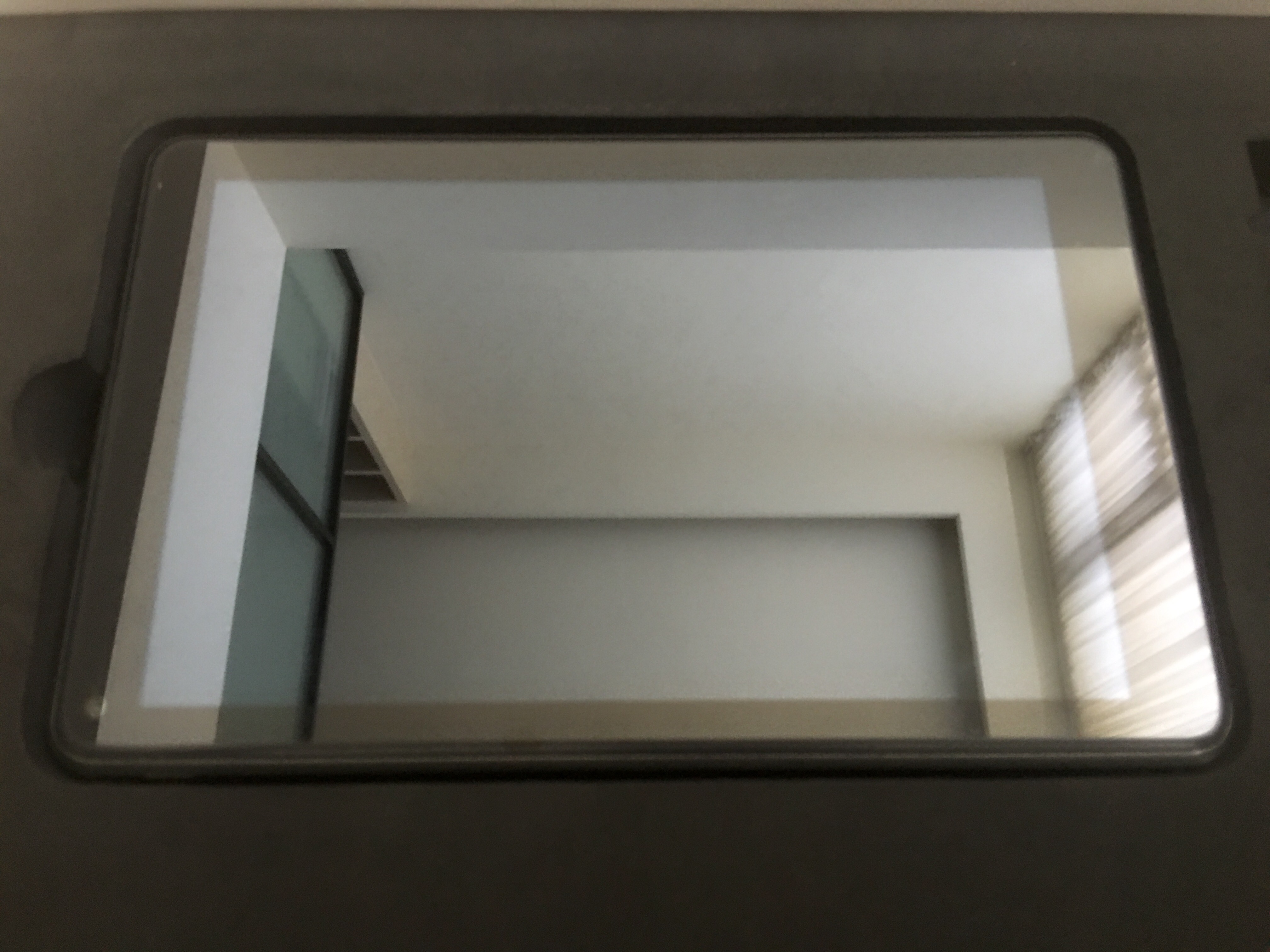

光亮的鏡面,可以當鏡子。沒有按鍵,相對也容易清潔和消毒。

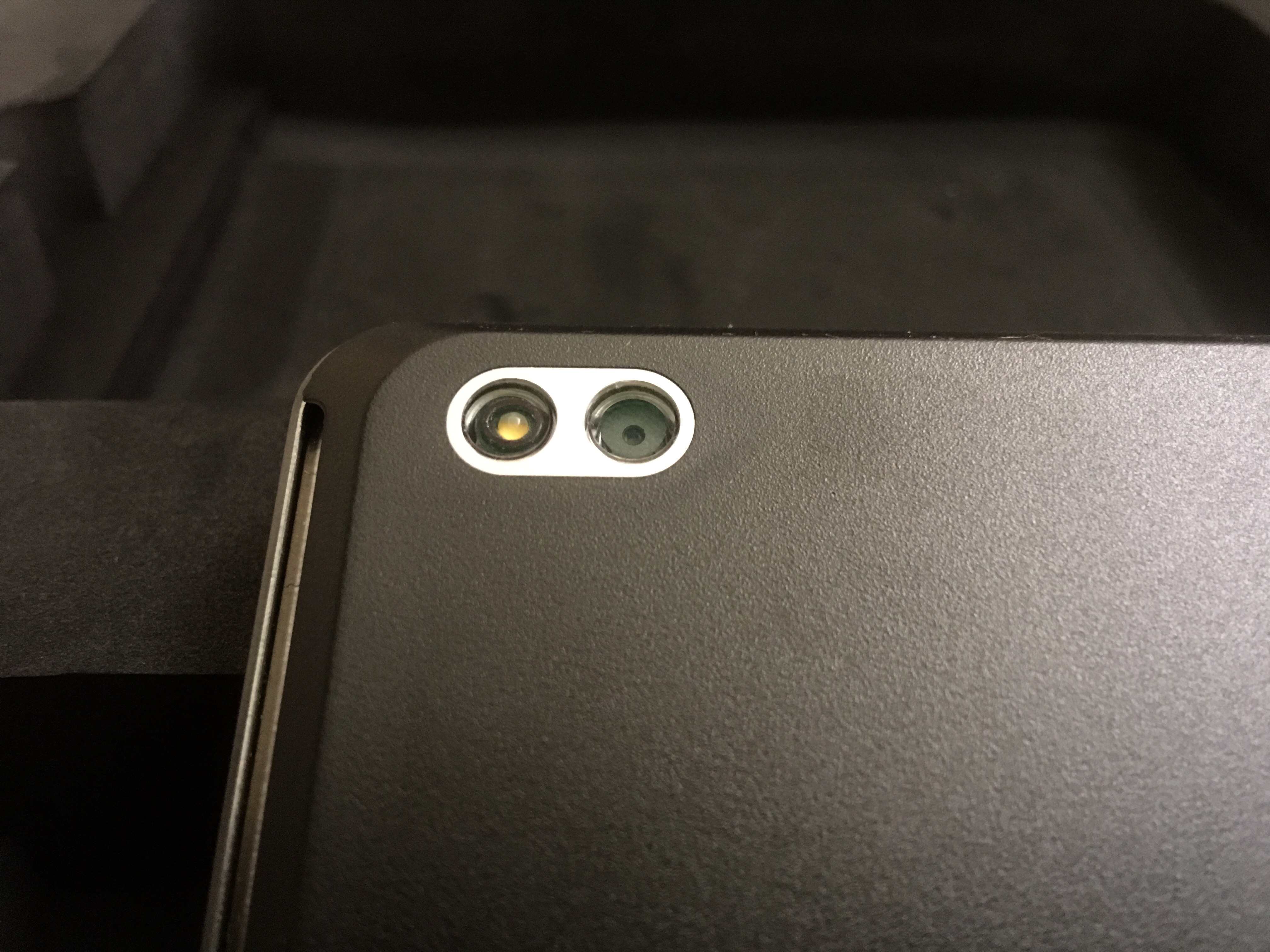

除了正面有相機的小孔外,背側也有相機的小孔搭配閃光燈,
可以用來拍照和錄影,
這對患者病灶和現場環境的記錄也是很有幫助的。

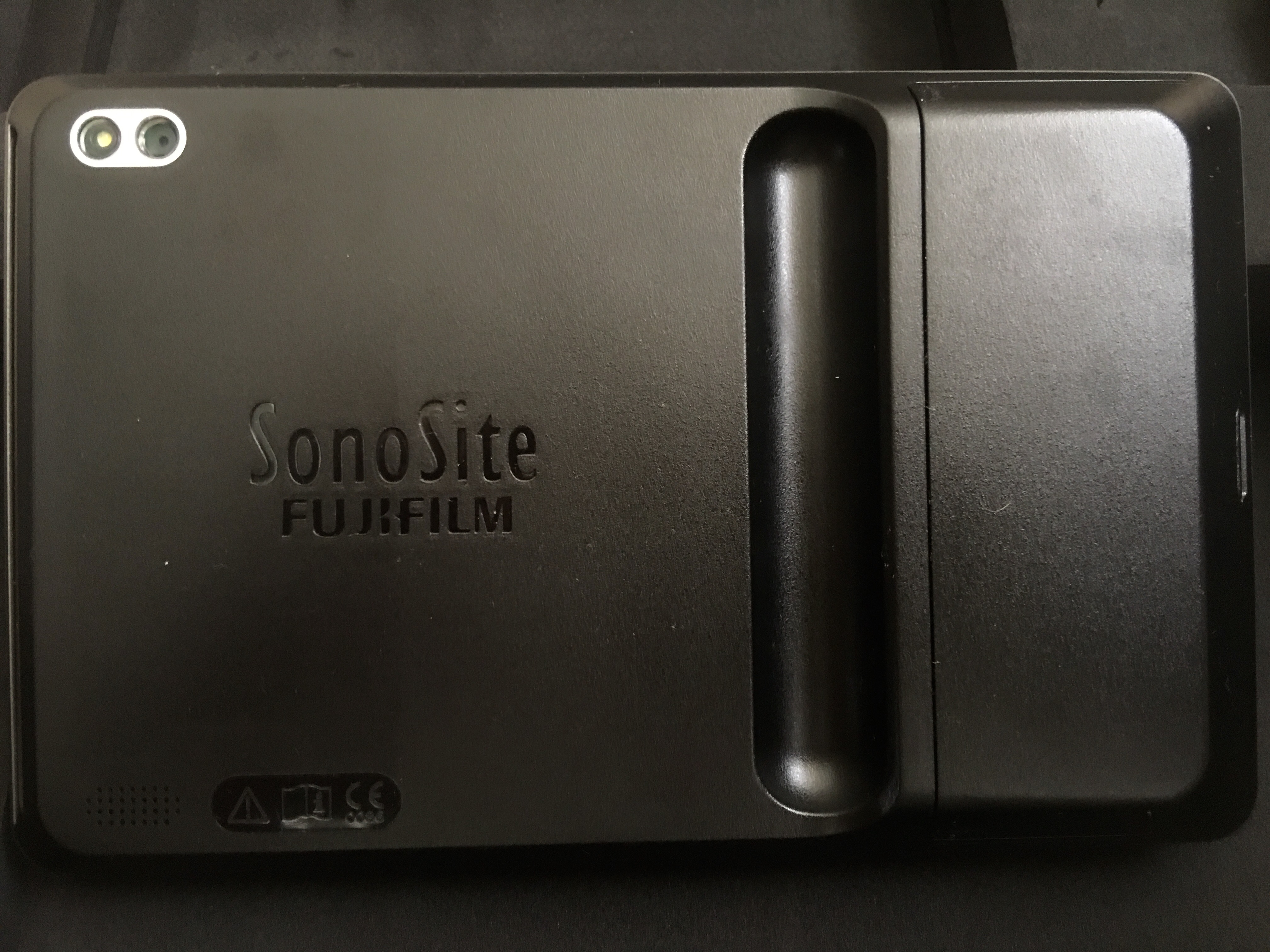

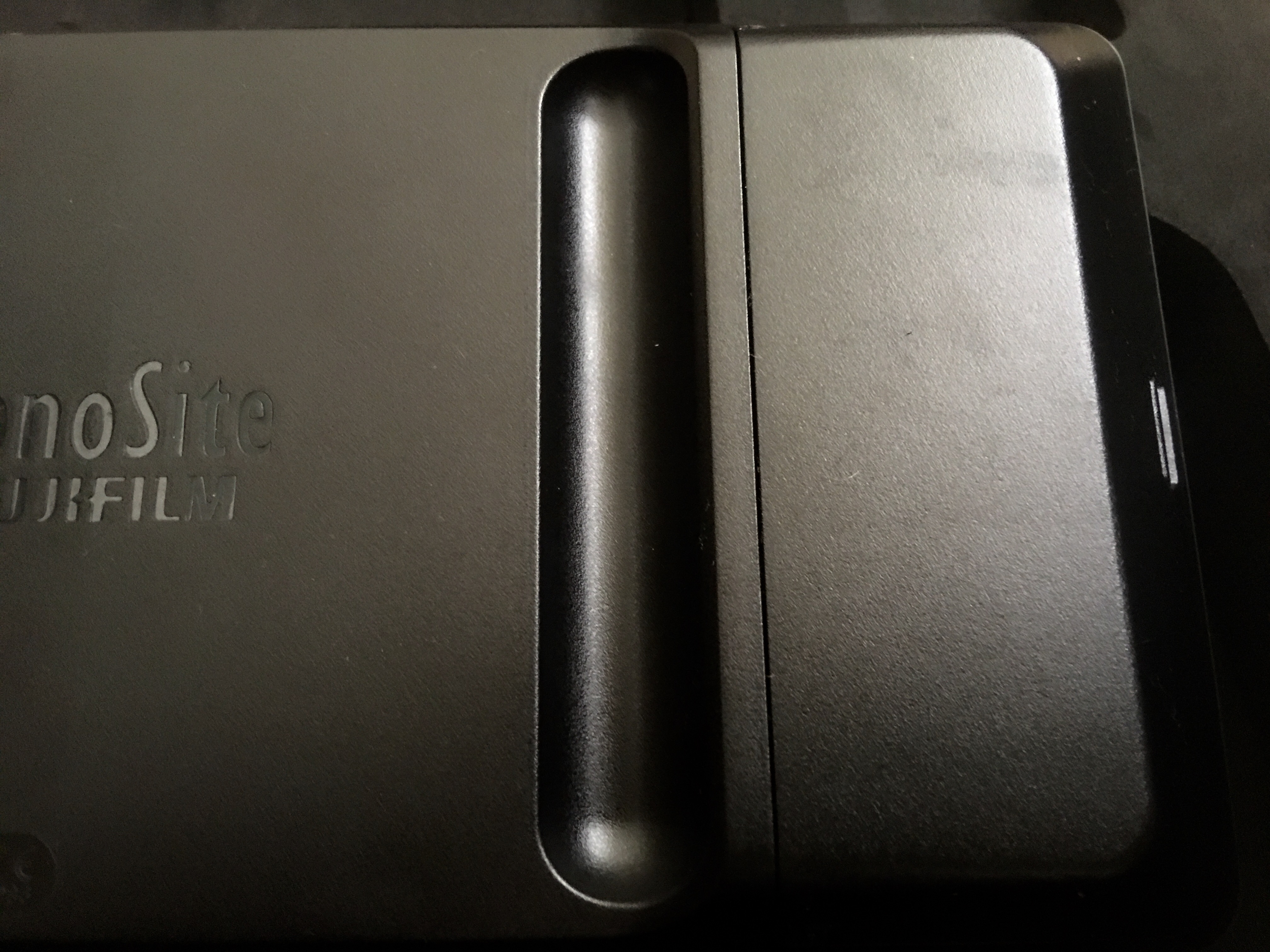

弧形的凹槽可以當做手持時的手指固定座。

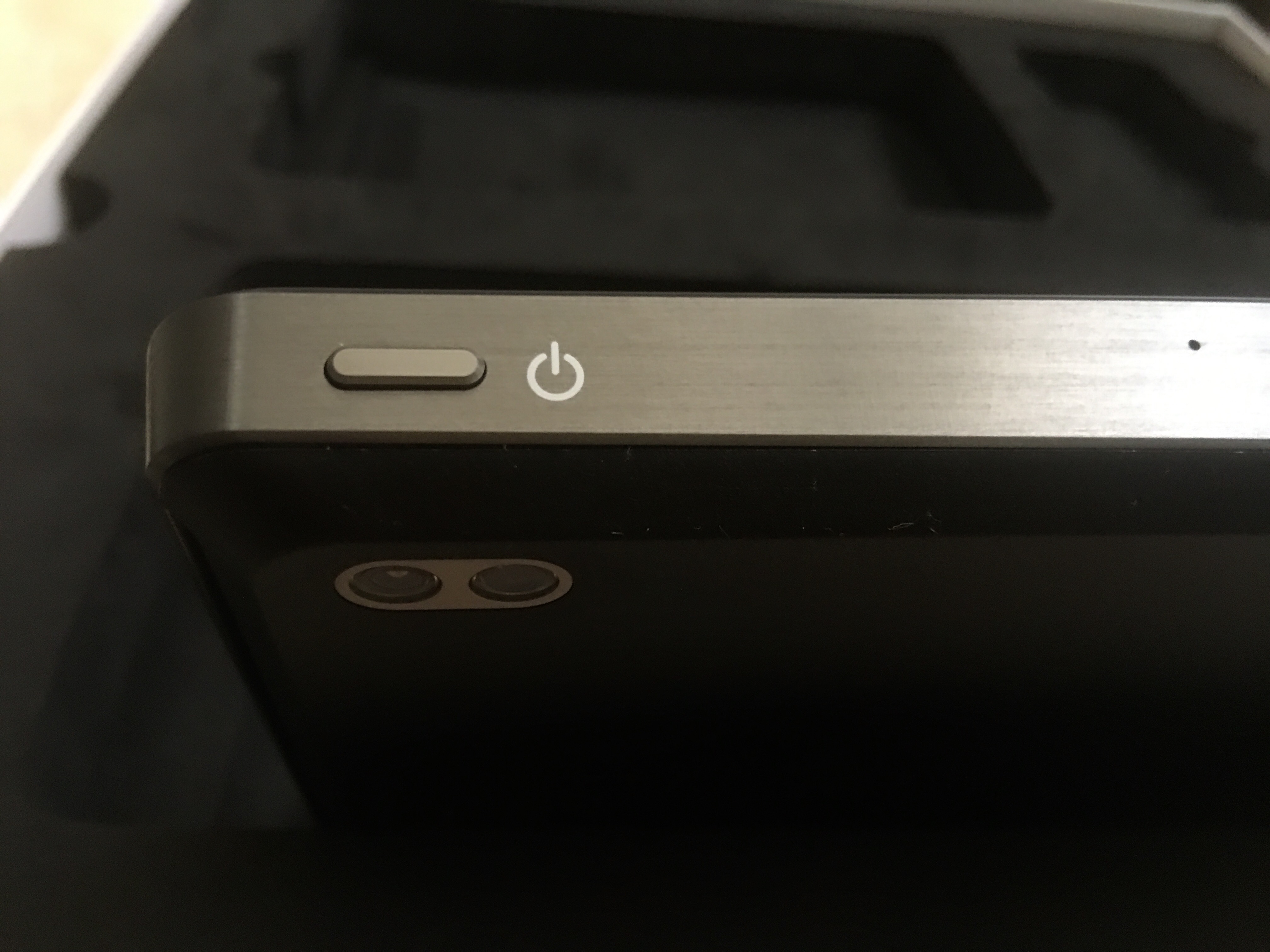

開關和待機鍵的旁邊就是相機和閃光燈,

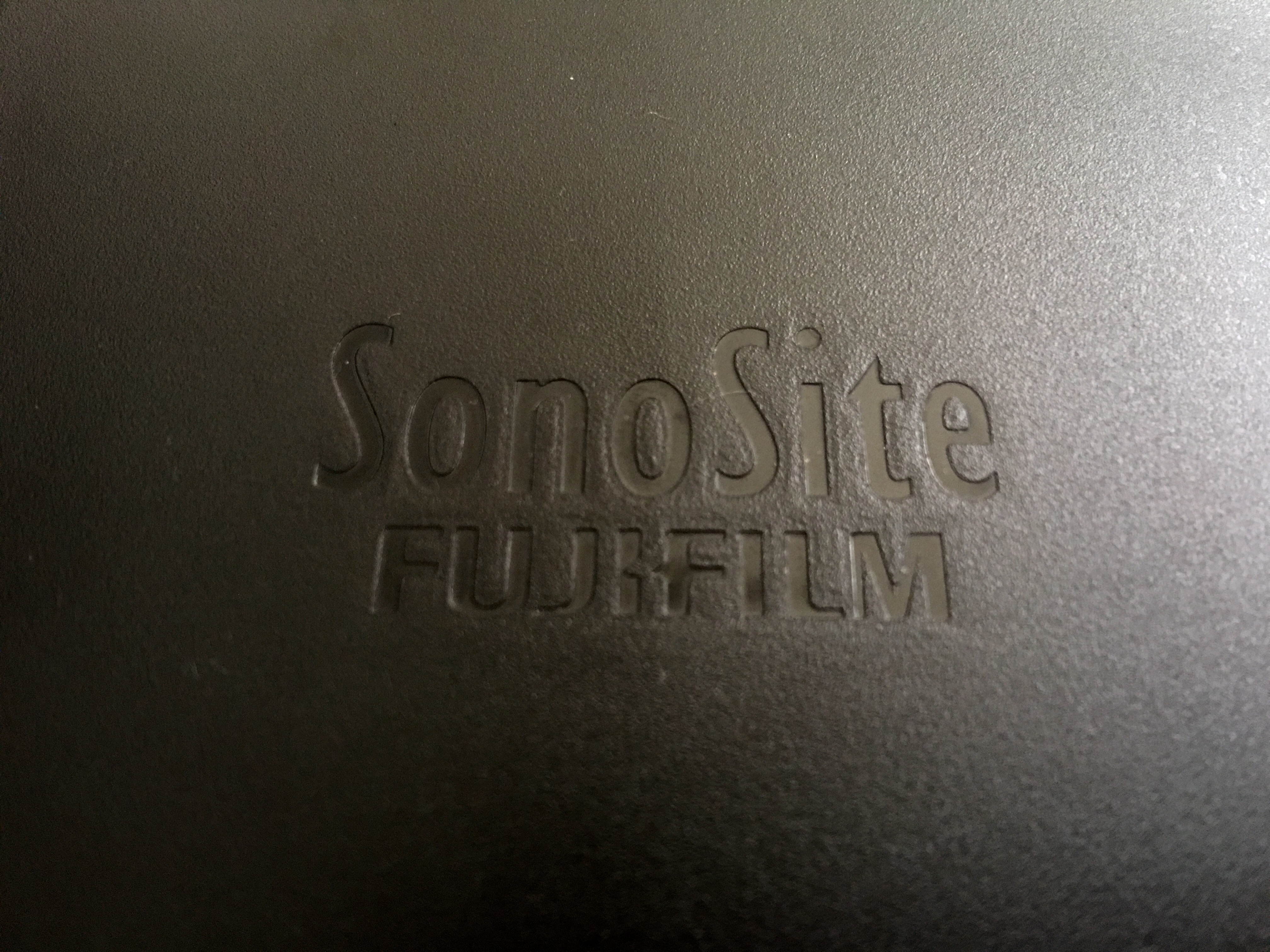

Logo印在主機背側,低調又有質感,

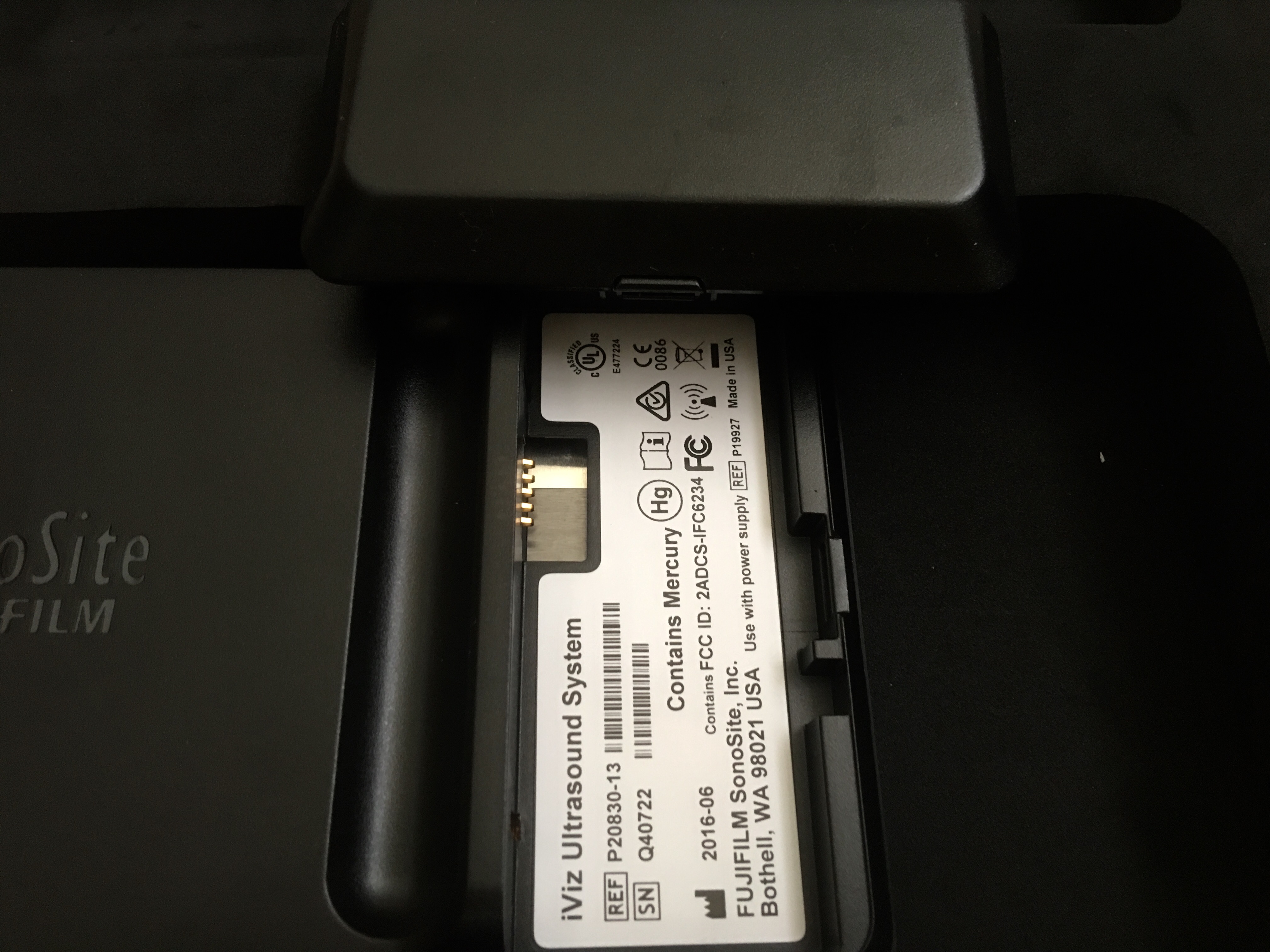

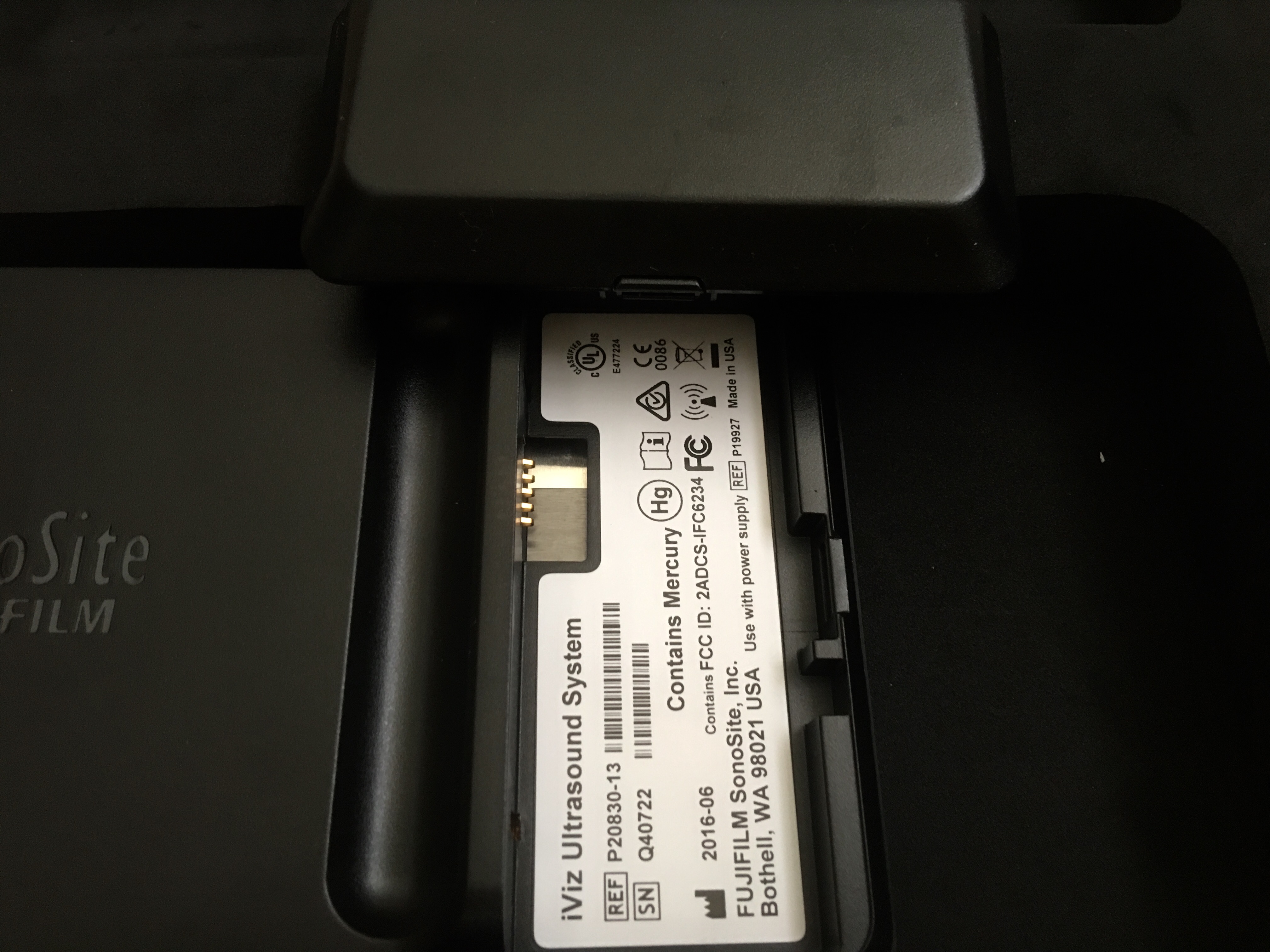

主機背側的這個位置就是電池的放置處,


總共附有三顆鋰電池,如果所有功能都啟用,
待機時間約5-6小時,掃描時間約1小時左右就需要更換電池,
但是如果將WiFi關掉只進行掃描,倒是可以掃描超過一個小時以上。
因此在電池的續航上,合理的操作是三顆飽滿的電池,
一顆電力不足時,換上第二顆的同時將第一顆放在充電座上,
因為充電的速度也快,因此當第三顆電池快使用完時,
第一顆也差不多充飽電可供使用了。


充電座一次可充兩顆電池,

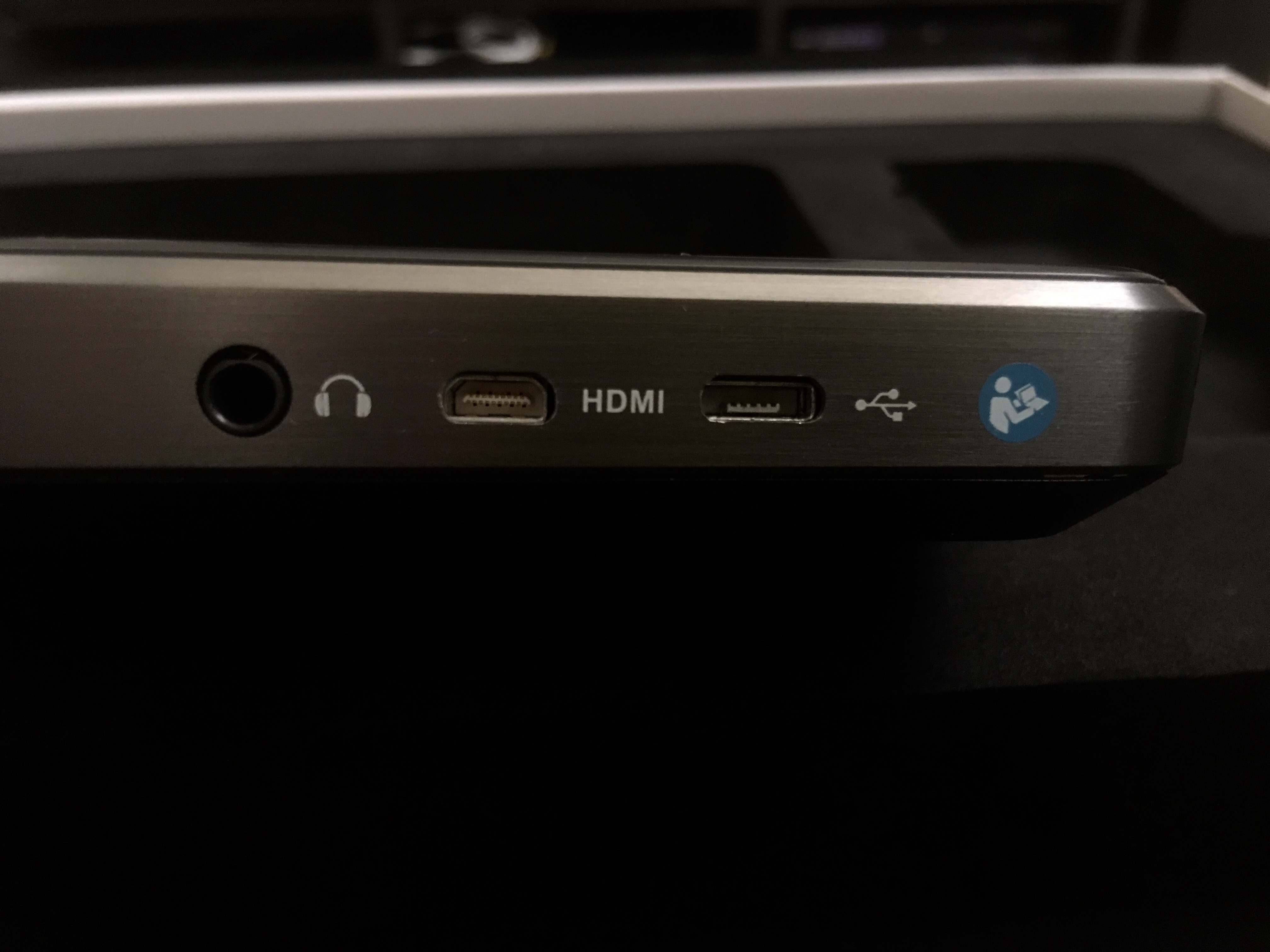

耳機孔,MicroHDMI和MicroUSB的插孔,

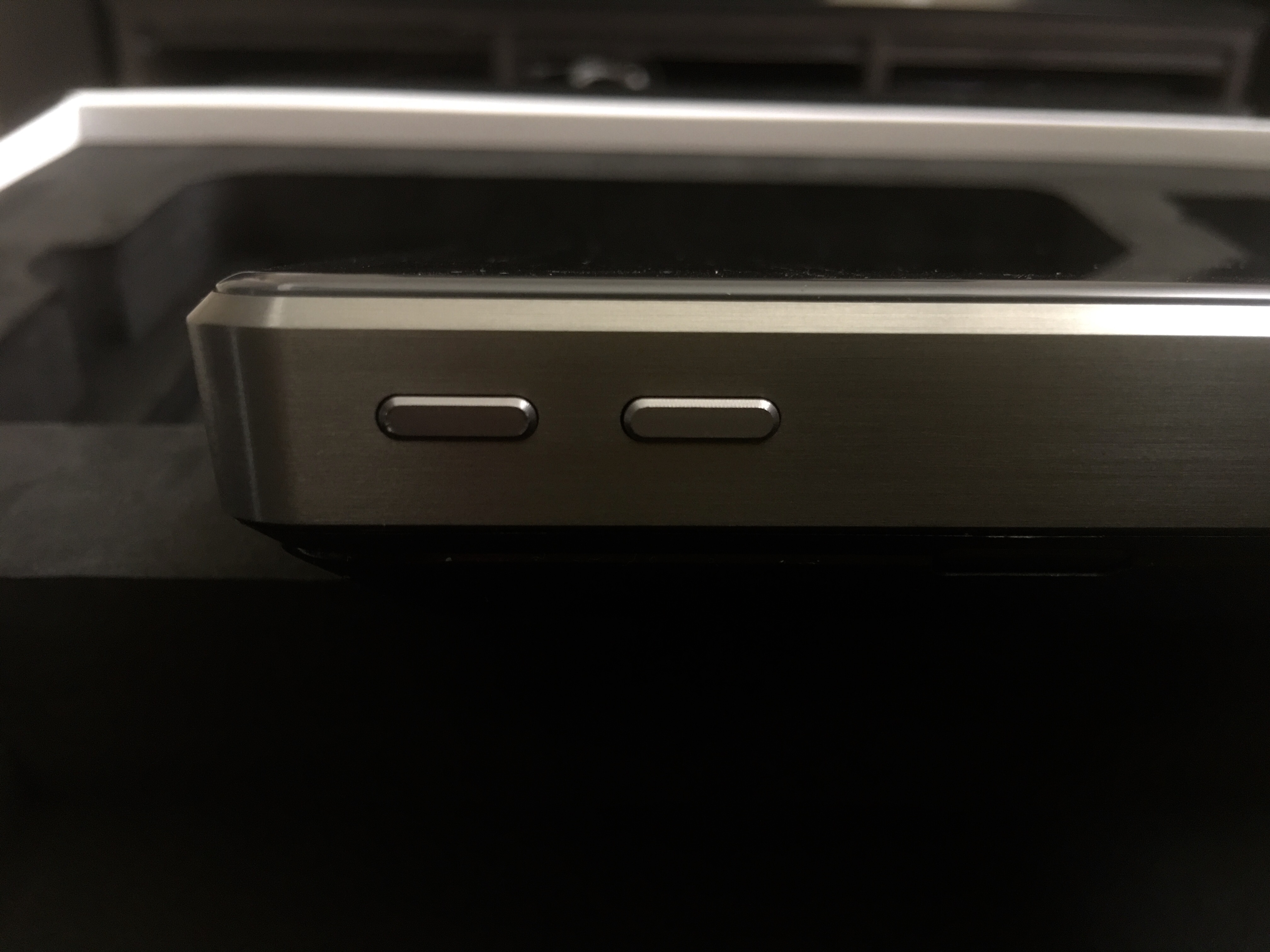

側邊有音量控制鍵,

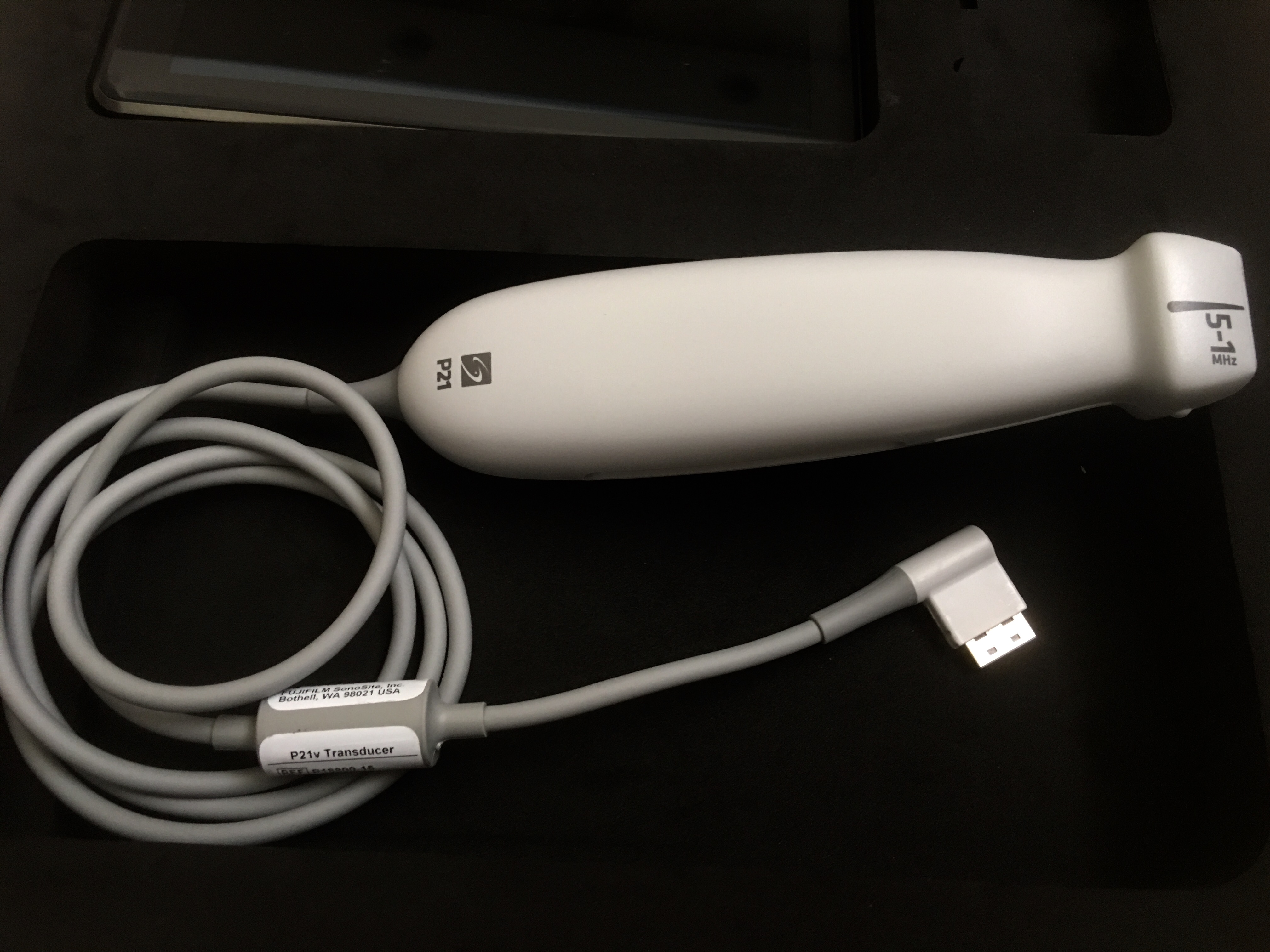

探頭收起來的模樣,很小的接頭,用來和主機連接,

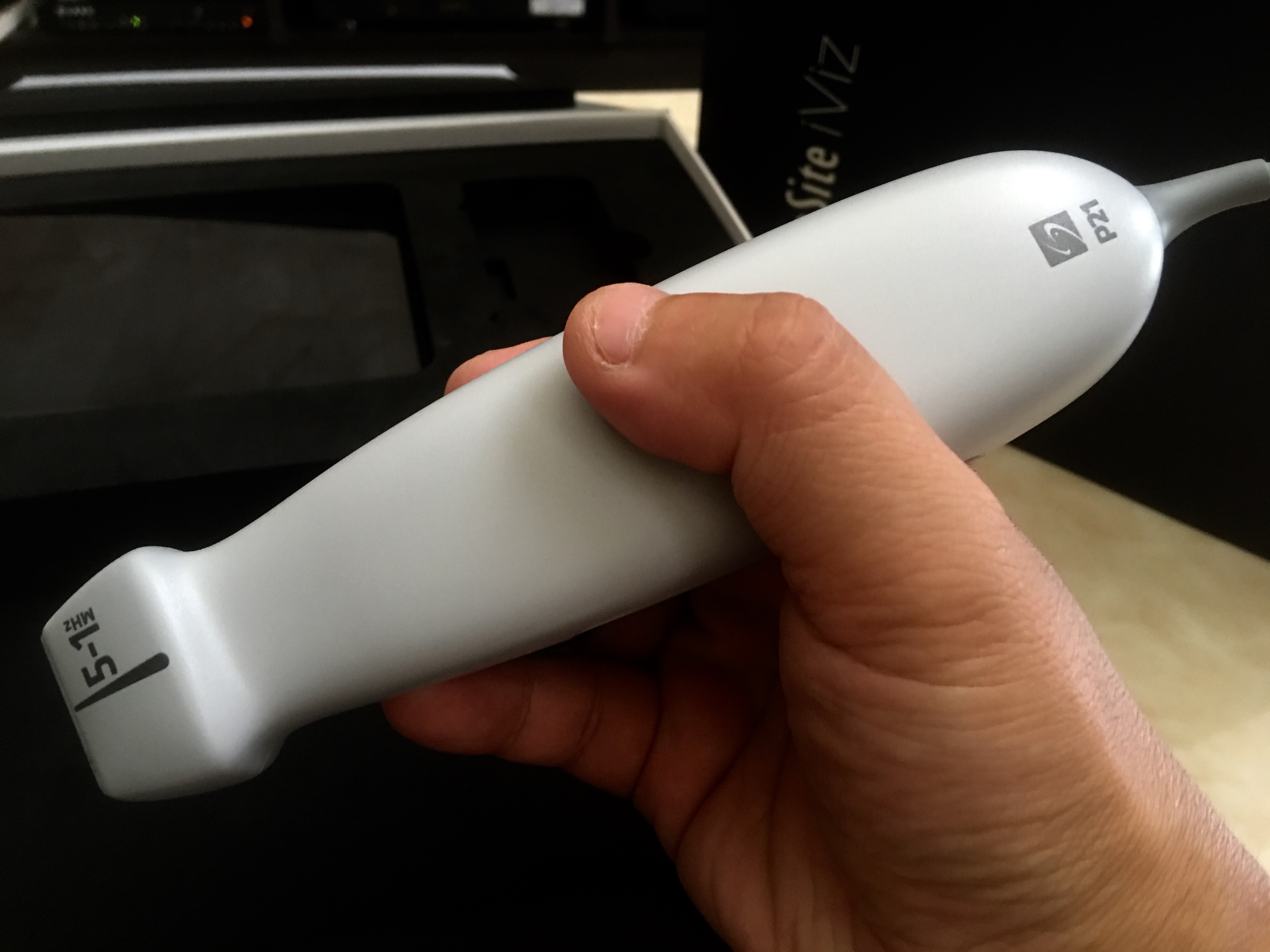

探頭拿起來的模樣,


主機和保護手持盒結合,方便手持不滑手,

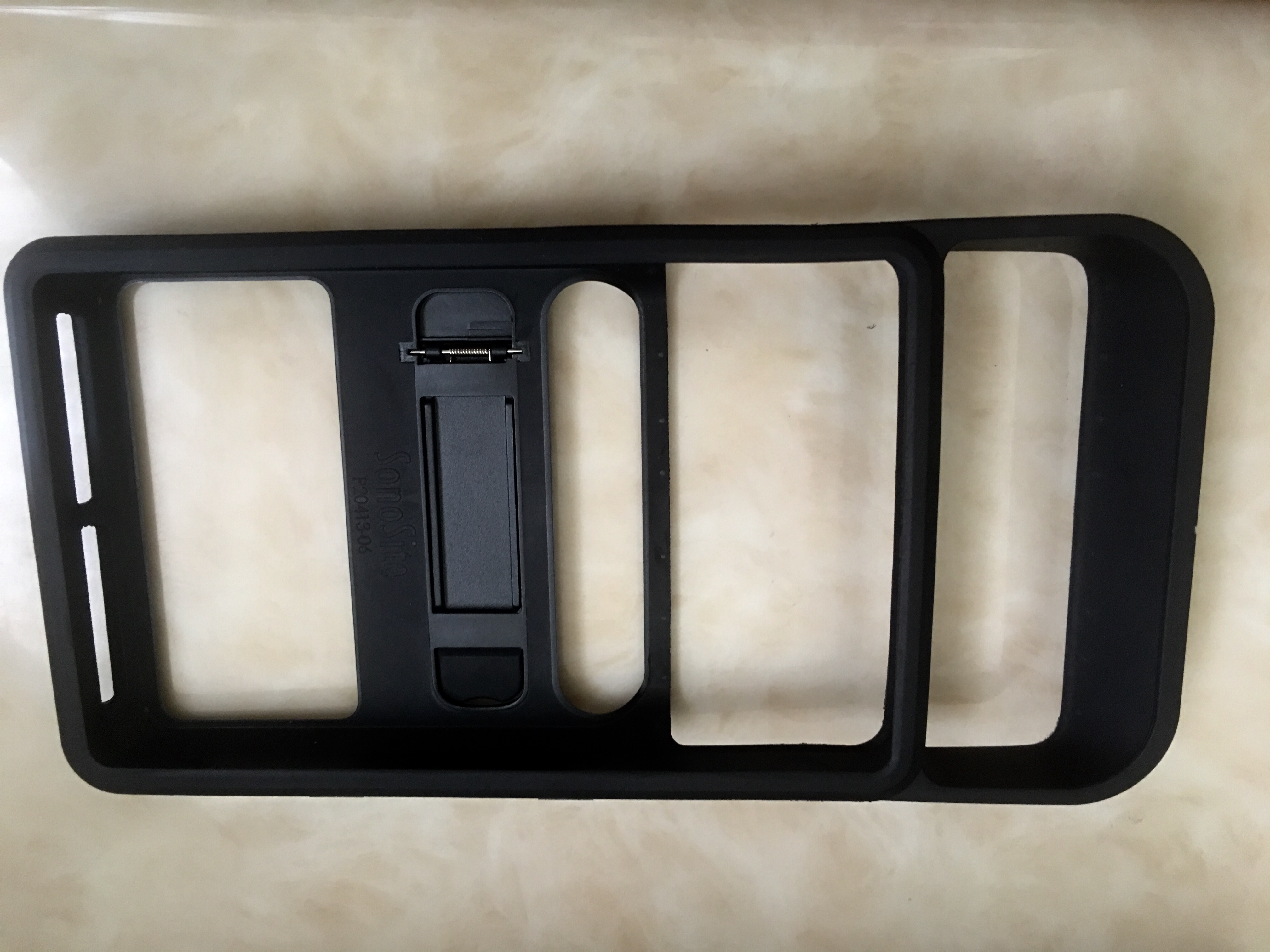

保護盒的原貌,


掃描完的影像和影可以藉由不同的方式分享,
其中一個方式就是如下圖所用的E-mail分享。

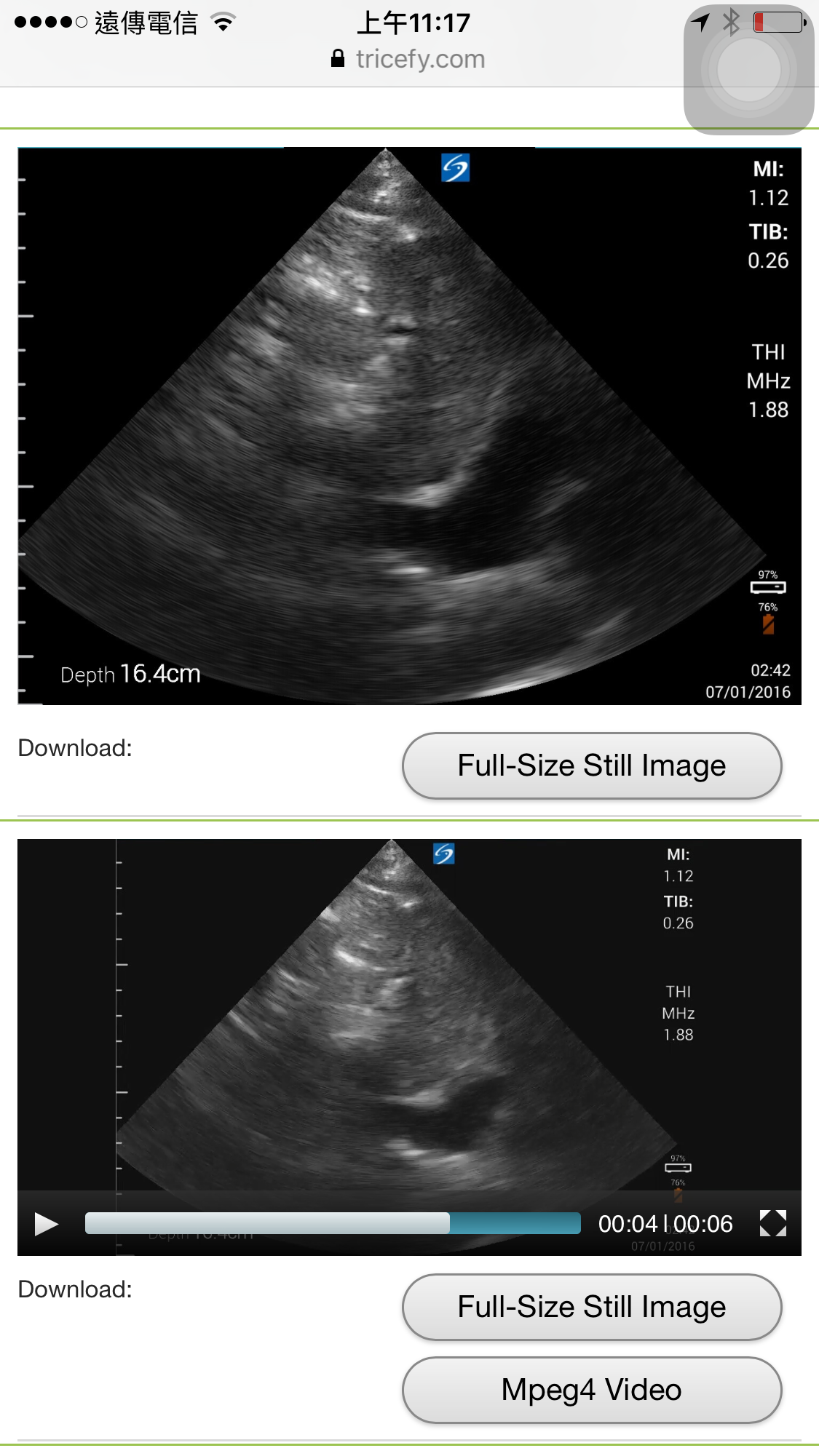

在手機點選接受後看到的畫面,image

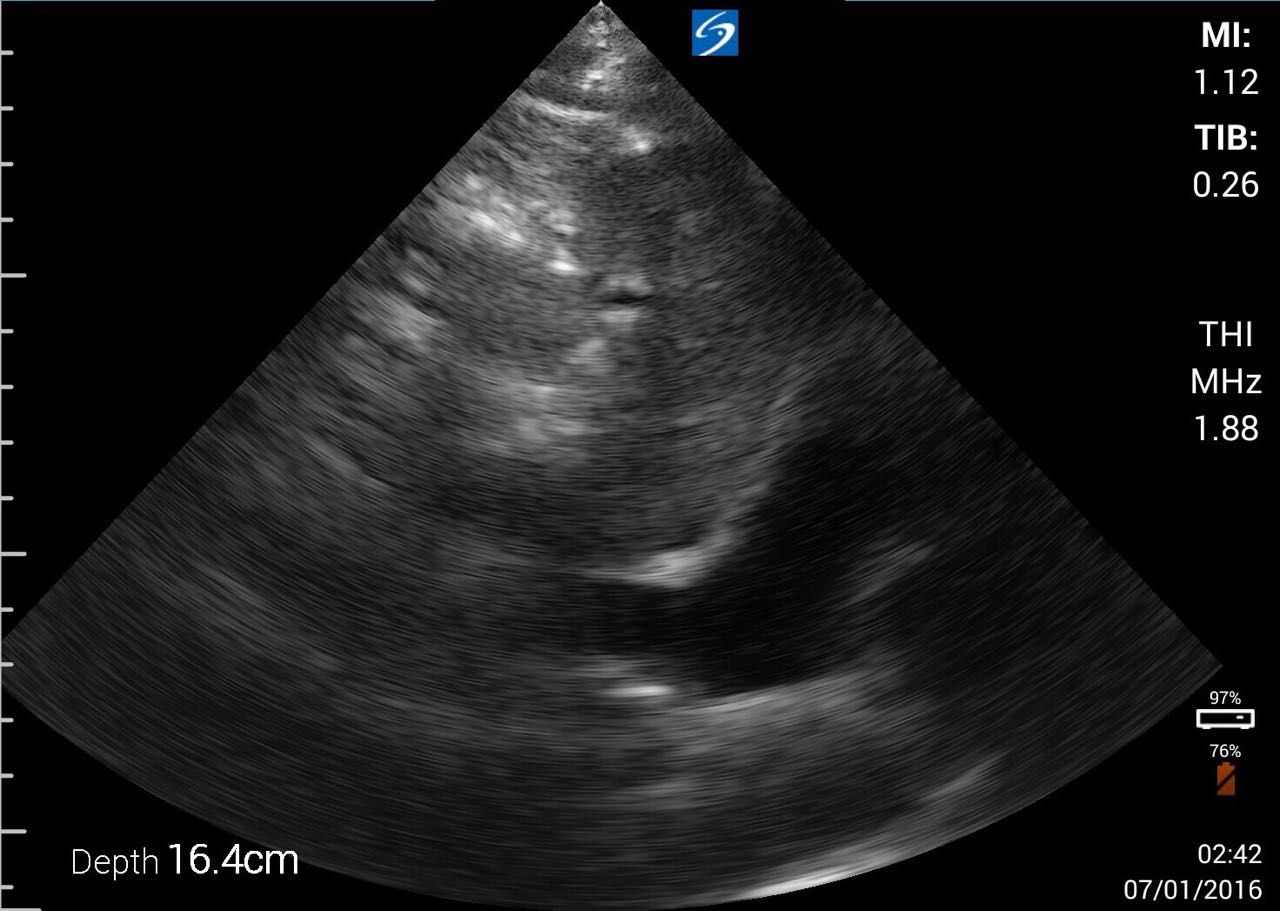

下載的畫面: IVC


下載的影片: IVC (錄影的秒數可以自定)

開機後的主畫面如下,
可以點選病患清單【Patient】,
可以直接進入掃描介面【Scan】,
也可以進入iViz教學介面【Learn】。


最右方有一些設定的介面,和SonoAccess的線上超音波教學影片可供參考,
由於使用時間有限,這一塊就沒有好好把玩了。

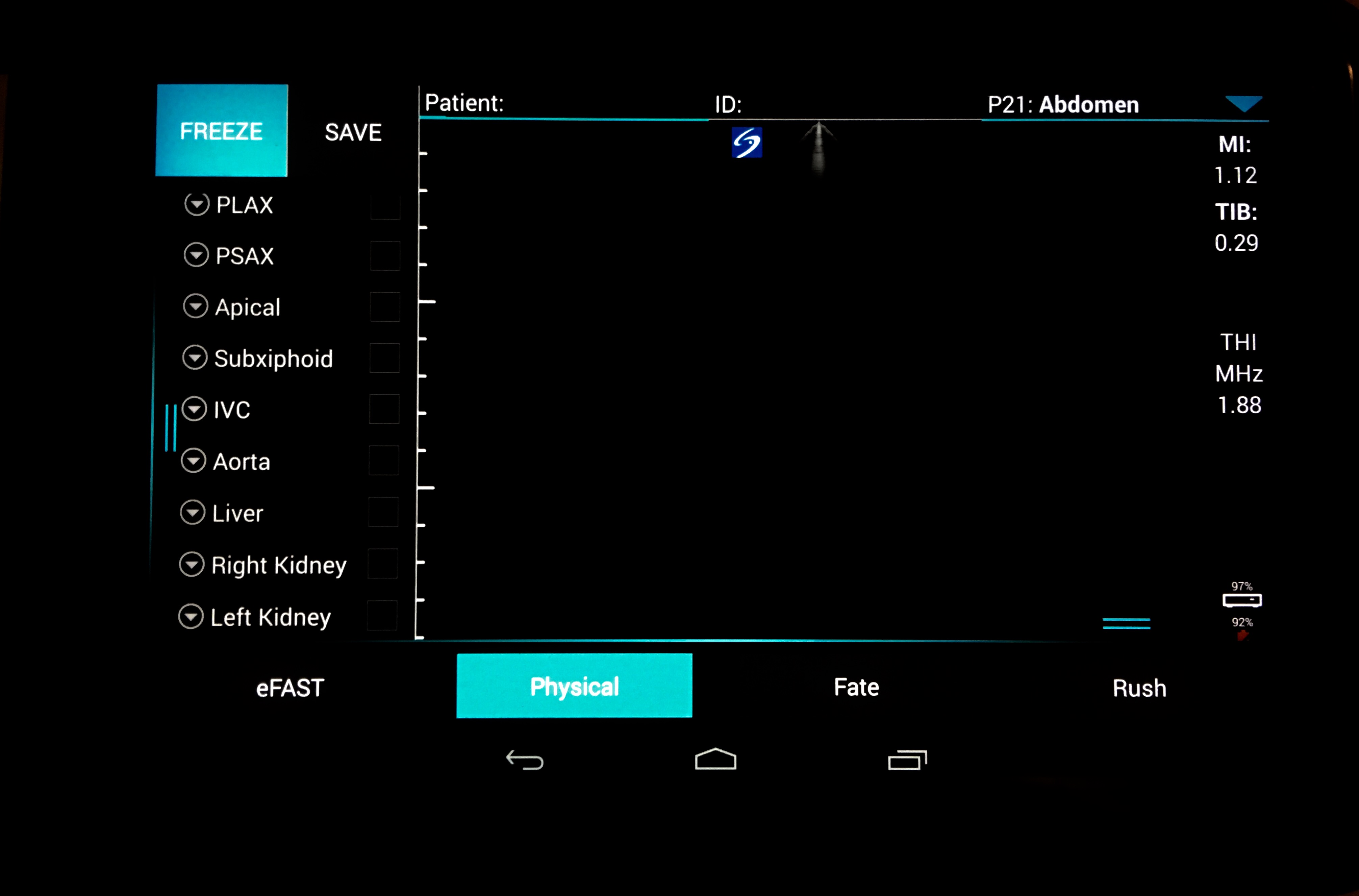

下方的選單有Protocol來指導該看那些位置,
目前有eFAST, Physical, FATE, RUSH等,
點選左方的PLAX, PSAX等會秀出對應的參考SonoAnatomy的影像。
這倒沒有像本科侯醫師的期望,
點選不同的部位後,自動調成對應的設定和深度。


7月3日在花蓮慈濟舉辦的重症超音波工作坊中,
每一位學員都有機會親手體驗這手持式的超音波,
連我們的Model也在空檔中把玩這新的科技。


在使用近一週要交還機器時,
呂經理帶來了這個專用的保護箱,


完全就是貼身的設計,一整組帶著走,上山下海也不怕碰撞,


堅硬的外殼,就是要用來出征的。


有始有終,試用完總是要交還主人,
希望很快能有機會帶著這宛若007般的裝備,
上山下海,提供【精準】的醫療。


最後:
我沒有購買SonoSite的設備,因為還沒申請下來,
我沒有SonoSite的股票,因為本錢不夠,所以唯一的
Conflict of interest : 全台第一個使用iViz的試用者

SonoSite官方網站上iViz的介紹影片
